單排球式回轉支承(Q系列)

發布時間：2016-09-18

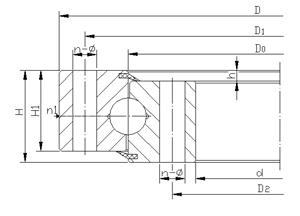

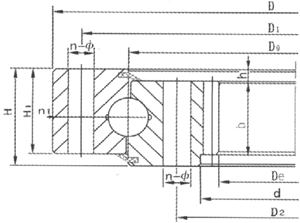

單排球式回轉支承(Q系列)


無齒式


外齒式


內齒式


(1)--回轉支承結構型式 Q：?jiǎn)闻徘蚴?nbsp;
(2)--傳動型式代號
W：外齒式，N：內齒式，U：無齒式
(3)--安裝孔型式代號
A：內、外圈安裝孔均為通孔
B：內、外圈安裝孔均為螺孔
C：外圈安裝孔為螺孔，內圈為通孔
D：外圈安裝孔為通孔，內圈為螺孔		(4)--滾道中心直徑，mm
(5)--滾動體直徑，mm
(6)--齒輪模數分類代號
A：表示大模數，不帶A表示小模數
(7)--精度等級分類
G：精密級，不帶G表示普通級
型號標記示例：
單排球式，大模數外齒，外圈螺孔內圈通孔連接，滾道中心直徑1250mm，滾動體直徑40mm，普通級的回轉支承，產品型號標記如下：回轉支承 QWC1250.40A JG/T 66-1999

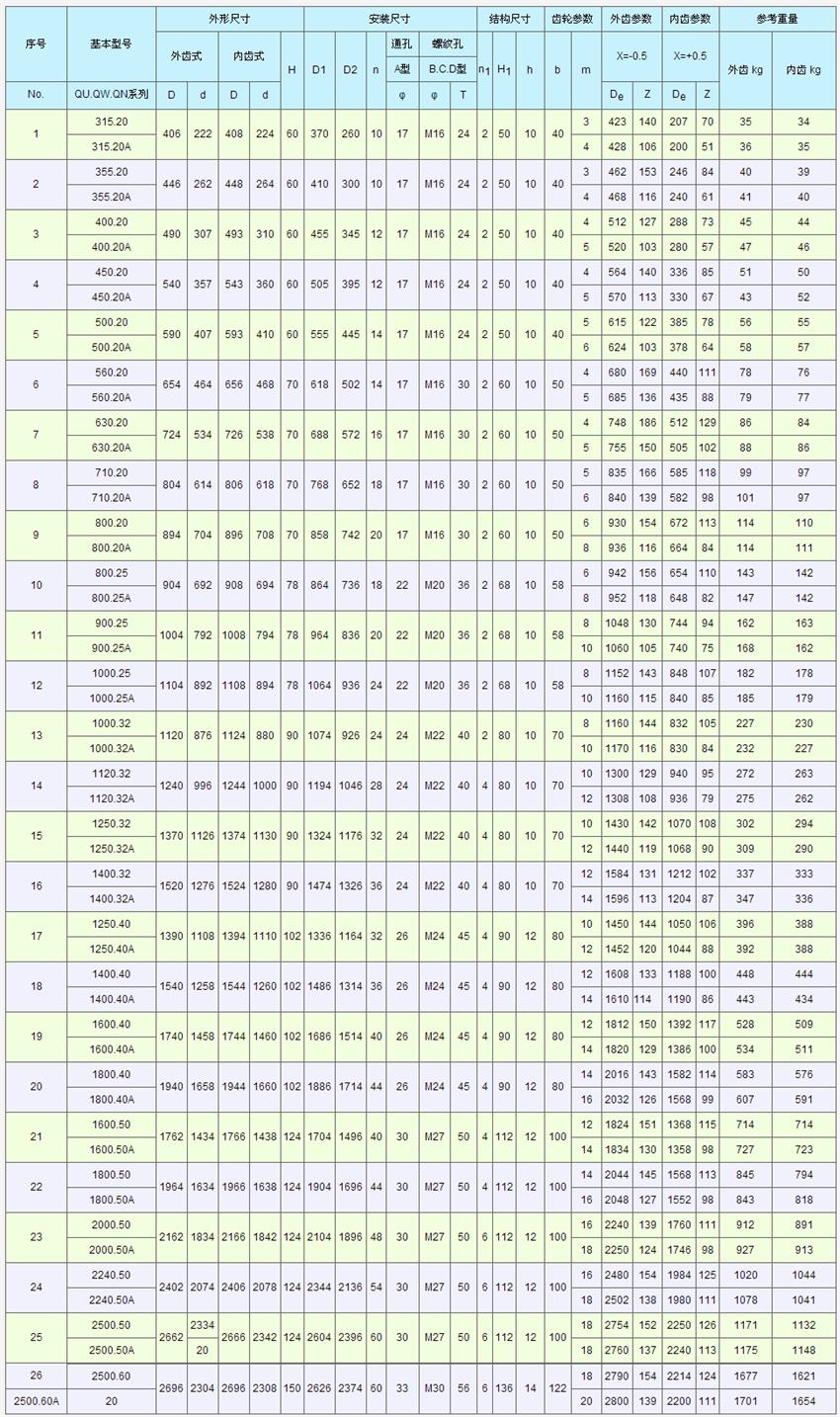

JG/T66-1999(JJ36.1-91) 基本參數
