單排球式回轉支承(HJ系列)

發布時間：2016-09-18

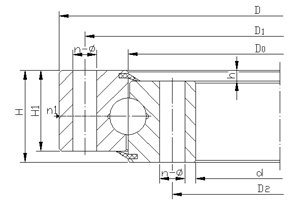

無齒式

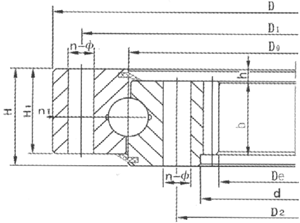

外齒式

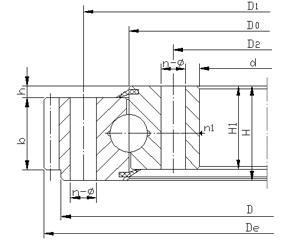

內齒式


(1)--回轉支承類別
HSW：外齒式單排球式
HSN：內齒式單排球式 >(2)--滾道中心直徑，mm
(3)--滾動體直徑，mm
(4)--齒輪模數分類代號
型號標記示例：
單排球式，大模數外齒，滾道中心直徑為1250mm，滾動體直徑為40mm的回轉支承，產品型號標記如下：
回轉支承 HSW1250.40A JG/T66-1999


JG/T66-1999(JJ36.1-91)基本參數 (HSW型外齒式)

序

號

基本型號

外形尺寸

安裝尺寸

結構尺寸

齒輪參數

外齒參數

參考重量
kg

D

d

H

D1

D2

n

φ

n1

H1

h

b

x

m

De

Z

1

HSW1220.40

1365

1075

120

1310

1130

36

22

4

105

15

90

+1.4

10

1424.91

138

463

2

HSW1250.40

1400

1090

120

1350

1150

36

22

4

105

15

90

+1.0

10

1457.94

142

480

3

HSW1250.40A

90

+1.0

12

1455.17

118

4

HSW1435.40

1595

1278

120

1535

1335

36

26

4

105

15

90

+1.15

12

1655.46

134

577

5

HSW1435.40A

90

+1.0

14

1661.17

115

6

HSW1540.50

1720

1360

140

1660

1420

42

26

4

122

18

110

+1.4

12

1780.8

144

864

7

HSW1540.50A

110

+1.15

14

1791.1

124

8

HSW1700.50

1875

1525

140

1815

1585

42

29

4

122

18

110

+1.15

14

1945.4

135

883

9

HSW1700.50A

110

+1.15

16

1950.8

118

JG/T66-1999(JJ36.1-91)基本參數 (HSN型內齒式)

序

號

基本型號

外形尺寸

安裝尺寸

結構尺寸

齒輪參數

內齒參數

參考重量

kg

D

d

H

D1

D2

n

φ

n1

H1

h

b

x

m

De

Z

1

HSN880.32

1000

760

95

956

800

24

20

2

82.5

12.5

70

+0.35

8

718.18

91

230

2

HSN1020.32

1170

875

95

1120

930

24

22

2

80

15

70

+0.35

8

830.1

105

310

3

HSN1091.28

1200

1021

90.3

1162

1048

22

M22

2

75.5

14.8

74

+0.50

10

960.55

97

214

40

M20

4

HSN1250.40

1400

1090

120

1350

1150

36

22

4

105

15

90

+0.35

10

1037

105

470

5

HSN1250.40A

90

+0.35

12

1029.3

87

6

HSN1435.40

1595

1278

120

1535

1335

36

26

4

105

15

90

+0.35

12

1221.15

103

570

7

HSN1435.40A

90

+0.35

14

1214.32

88

8

HSN1540.50

1720

1360

140

1660

1420

42

26

4

122

18

110

+0.35

12

1293.1

109

787

9

HSN1540.50A

110

+0.35

14

1284.8

93

10

HSN1700.50

1875

1525

140

1815

1585

42

29

4

122

18

110

+0.35

14

1452.66

105

872

11

HSN1700.50A

110

+0.35

16

1452.33

92
