在城市建設的大環境下，工程機械需求量也越來越多，其中包括混泥土布料機，下面小編給大家介紹一下布料機的分類和應用，以及我們的回轉支承在布料機上面起到的作用。

1.布料機的分類及應用介紹

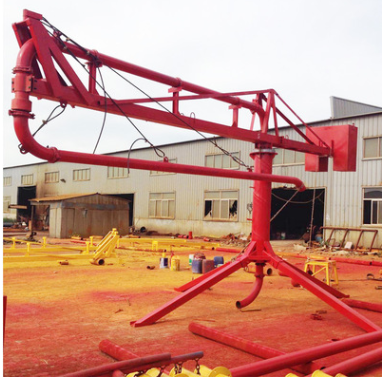

混凝土布料機是泵送混凝土的末端設備，其作用是將泵壓來的混凝土通過管道送到要澆筑構件的模板內。由兩部分回轉架組成的合成運動就能覆蓋所有布料半徑范圍的布料點。

根據混凝土施工不同的澆注環境和個性要求，先后為用戶設計了內爬式、行走式、船載式、手動式等多種機型，形成了全球規格最齊全的HG系列混凝土布料機。

由兩部分回轉架組成的合成運動就能覆蓋所有布料半徑范圍的布料點.

2. 回轉支承在布料機上的功能介紹，典型應用案例

眾所周知布料機在布料的時候需要360°旋轉均勻布料，所以旋轉部位是用的回轉支承，無齒式居多，因?yàn)椴剂蠙C(jī)臂長，傾覆力大，還需要大的載荷，所以普通軸承無法滿足工況，只能選擇回轉支承，回轉支承的特性就是：“能夠承受綜合載荷的大型軸承，可以同時承受較大的軸向、徑向負荷和傾覆力矩。有安裝孔，便于拆裝。轉動精密度高，轉動靈活，密封效果好，在布料機的工況環境下，能起到更好的防塵保護作用。

3.布料機回轉支承的選型介紹，生產工藝介紹

現在布料機的廠家在研發、設計布料機的時候。其旋轉關節部位都傾向于回轉支承，但是又拿捏不準該怎么去選擇回轉支承的型號，可以更好的配合自己的布料機設備，現在小編幫大家解析一下布料機的回轉支承選型方式。首先我們選回轉支承要知道提供哪些參數才能更準確的選型回轉支承，拿布料機來舉個列子：

首先我們要知道布料機的自重，臂長，和臂重，安裝平臺尺寸，臂端到回轉支承的中心距，

和驅動方式。

如圖所示：臂長6M，臂重800KG，整體自重1600kG，安裝軸承平臺500MM。那我們根據回轉支承的計算方式來計算：

軸向力：（1+0.5）*安全系數（1.25）=1.875噸

傾覆力：（1*6+0.5*3）*1.25=9.375噸米

根據回轉支承的選型圖選擇的型號就是010.25.400的。

    江蘇雙正機械是一家集研發、設計、制造為一體的回轉支承和回轉驅動廠家，始終致力于為國內外客戶提供最恒久穩定的回轉、最優質完善的服務、最細致嚴謹?shù)募夹g(shù)支持。對選型不定的可以與我司聯系，我公司有專業的技術人員協助您來選型、計算。
