回轉支承是新型機械零部件，被人們稱為：“機器的關節”，是兩物體之間需作相對回轉運動它有內外圈、滾動體等構成，回轉支承是一種能夠承受綜合載荷的大型軸承，可以同時承受較大的軸向、徑向負荷和傾覆力矩,隨著機械行業的迅速發展，回轉支承在船舶設備、工程機械、輕工機械、冶金機械、醫療機械、工業機械等行業得到了廣泛的應用。 但是往往困擾困擾著客戶的問題是：“到底該怎樣去選擇合適自己的回轉支承型號。”下面為大家解答回轉支承的型號該怎么去選型。

按照齒的位置，回轉支承分為三種：外齒式、內齒式、無齒式。國內標準件的型號分為：


       單排四點接觸球式回轉支承 （01 系列）
           雙排異徑球式回轉支承 （02 系列）
           單排交叉滾柱式回轉支承 （11 系列）
           三排滾柱式回轉支承 （13 系列）
           單排四點接觸球式回轉支承 （HS 系列）
           單排交叉滾柱式回轉支承 （HJ 系列）
           單排四點接觸球式回轉支承 （QU、QW、QN 系列）

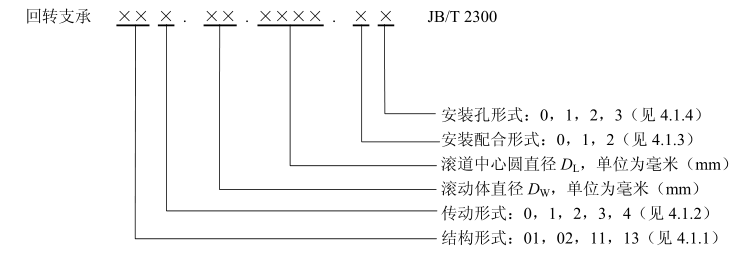

2. 回轉支承標記方法：

執行標準：JB/T2300--2011標準

產品類型：0為滾動體為球類、1滾動體為柱類

②滾道機構形式：1為單排滾道、2為雙排滾道、3為三排滾道

傳動方式：0為無齒式、1為外齒式嚙合小模數、2為外齒式嚙合大模數、3為內齒嚙合小模數、4為內齒嚙合大模數

③滾動體直徑（MM）

④滾道中心直徑（MM）

安裝配合形式：0為標準無止口、1標準有止口、2特殊型

安裝孔形式：0為內外圈均為光孔、1為內外圈均為螺紋孔、2內圈為螺紋孔，外圈為光孔、3為內圈為光孔，外圈為螺紋孔

滾道結構形式：0為無密封、1為單膠圈密封（指主密封）、2為雙膠圈密封（指主密封）

如圖所示：例：014.40.1000.001此型號回轉支承標記含義為：滾動體為球類，單排滾道，傳動方式為內齒嚙合大模數，滾動體直徑為40MM，滾道中心直徑為1000MM，標準無止口，內外圈均為光孔，單膠圈密封。

3.在不知道怎么去選型回轉支承的時候，要向回轉支承廠家提供，結構型式、外形尺寸、轉速、軸向力、載荷大小、有無偏載、齒輪參數、安裝孔有無特殊要求等參數。

   4.大型回轉支承和小型回轉支承的區分，主要是看滾道中心尺寸、載荷量的大小，大型回轉支承一般于大型工程機械設備上面，如挖機、起重機、隨車吊等機械設備上面，外徑直徑大，載荷量高，小型回轉支承一般應用于，自動化設備，工業機器人等設備上面，外形直接小，載荷量小。
