機械部件都有基本組成結構，以及相關的構建原理，對于回轉支承這一機械零部件，也是如此，下面向大家詳細講解一下有關回轉支承的基本結構及構建原理。

回轉支承和其他普通軸承都一樣，有滾動體和帶滾道的套圈，不同的是，回轉支承有許多不同的差異特點：

  　 1、回轉支承的尺寸較大，其直徑通常在0.2-10米，也有的直徑大于40米。

　　2、回轉支承一般都要承受幾個方面的負荷，不僅要承受軸向力、徑向力，還要承受較大的傾覆力矩，因此，一套回轉支承往往起幾套普通軸承的作用。

　　3、回轉支承的運轉速度很低，通常在50轉/分鐘一下。在很多場合下，回轉支承不做連續運轉，而僅僅在角度內往返旋轉，相當于所謂的“擺動軸承”。

       4、在材料及熱處理工藝等制造工藝方面，回轉支承與滾動軸承也有很大的差別。

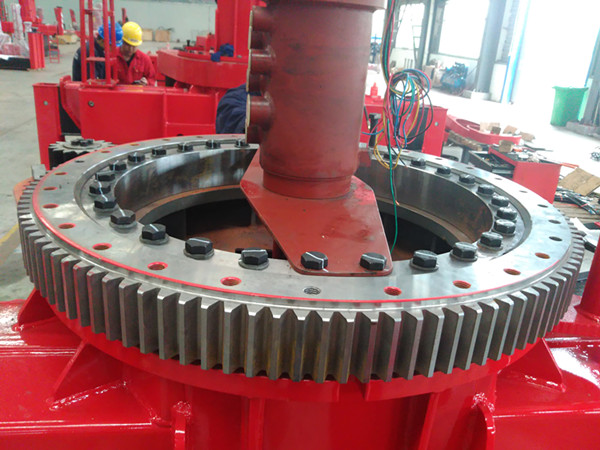

　　5、通常，回轉支承上帶有旋轉驅動用的齒圈，以及防塵用的密封裝置。

　　6、安裝方式不同，回轉支承不像普通軸承那樣套在芯軸上并裝在軸承箱內，而是采用螺釘，將其固定在上、下支座上。

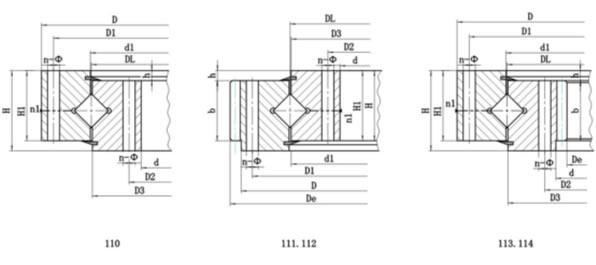

       下面以單排交叉滾柱式為例展示一下回轉支承的結構圖：

　 回轉支承是一種能夠承受綜合載荷的特大型軸承，因其外形酷似盤子，故又稱“轉盤軸承”，可以承受較大的軸向載荷，徑向載荷和傾覆力矩，可替代幾套普通軸承組合使用的功用。一般適用于承受巨大傾覆力矩作相對旋轉運動的機械設備是一種具有高效、高承載能力好的組合軸承。

    由于回轉支承自身所具備的特殊性質等原因，在更大程度上，回轉支承的應用領域更多，市場需求也大。
